当你撕开一包可降解零食包装，或是拆开一款环保医药内包，看到内壁银光闪闪的材质时，你可能会以为是普通镀铝膜，实则不然。
真正的塑料基镀铝膜虽性价比高，但难以降解；纯铝箔阻隔性无敌却成本高、柔韧性差。而深圳市凯峰新材料有限公司研发生产的纤维素镀铝膜，是将天然可再生的纤维素基材与金属铝完美结合的绿色新材料，既保留了镀铝膜的高阻隔、高光泽特性，又兼具纤维素的可降解、环保优势，还大幅降低了包装端的环保成本。
那么，这层镀在纤维素基材上的微米级金属层是如何 “成型” 的？它如何兼顾阻隔性与环保性？生产中遇到基材吸潮、铝层结合力差该怎么办？
今天，我们结合凯峰新材的技术研发与生产实践，把这款绿色纳米铠甲的秘密扒个底朝天。
第一章：纤维素镀铝膜是怎么获得高阻隔性能的？

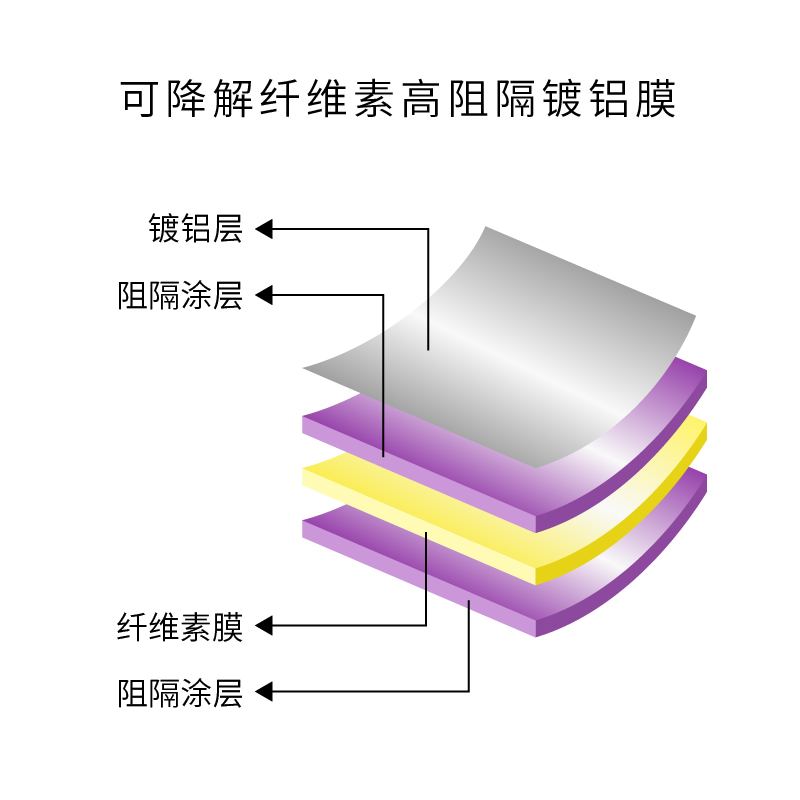

纤维素镀铝膜的本质，是在改性再生纤维素膜（凯峰新材核心基材）表面，通过真空蒸镀形成一层极薄的金属铝层，核心工艺仍属物理气相沉积（PVD），但针对纤维素基材的亲水、吸潮、耐温特性做了全套工艺适配，是凯峰新材在绿色包装材料领域的核心技术成果。
1. 物理气相沉积 (PVD) 原理（凯峰工艺适配版）
凯峰新材的真空镀铝工艺，在传统 PVD 基础上增加了纤维素基材预处理环节，适配纤维素的材料特性，核心流程仍为三步：
- 高真空环境：整个过程在真空度达到 10⁻⁴TORR 级别的真空室中进行，且凯峰新材在真空室增设了在线湿度监控模块，严控基材挥发的水汽，避免影响镀层质量。
- 蒸发：将 99.98% 以上高纯度铝丝送入 1300℃-1400℃的氮化硼 / 二硼化钛蒸发舟中，铝丝瞬间熔化成铝原子云；凯峰新材通过精准调控蒸发电流，适配纤维素基材的耐温上限，避免基材受热变形。
- 沉积：经预干燥、电晕处理的纤维素薄膜以 600-800m/min 的速度（适配纤维素基材韧性）通过蒸发区上方，冷却的铝原子在纤维素膜表面凝结，形成致密金属层；凯峰新材采用定制化冷却辊，让纤维素膜与冷辊紧密贴合，快速降温避免基材热皱。
2. 微观阻隔机制：环保基材的 “致密防护”
纤维素薄膜作为天然聚合物，分子链间存在微小空隙，且本身具有一定亲水性，氧气、水分子易渗透；凯峰新材通过基材改性 + 致密铝层双重方案，实现阻隔性能的大幅提升：
- 铝层厚度：镀铝层厚度精准控制在 300-500 埃（0.03-0.05μm），仅为头发丝直径的二百分之一，少量金属即可实现高效阻隔，契合绿色低碳理念。
- 致密屏障：铝原子在改性纤维素膜表面紧密堆积，物理堵死纤维素分子链间的空隙；同时凯峰新材的再生纤维素基材经醋酸纤维素、天然提取物改性（专利工艺），本身孔隙更均匀，镀铝后阻隔性进一步提升。
- 多重防护：铝层高反射率可阻挡紫外线和可见光，防止食品、医药氧化哈败；致密的铝层晶格结构让气体、水分子无法穿透，兼顾阻隔性与环保性。
凯峰实测数据：普通 15μm 改性纤维素薄膜透氧率约为 150 cc/m²・day，经凯峰工艺镀铝后的纤维素镀铝膜，透氧率可降至 0.8 cc/m²・day 以下，阻隔性能提升 180 倍以上，且可完全生物降解，远优于传统塑料基镀铝膜的环保属性。
第二章：主要用于哪些领域？
凯峰新材的纤维素镀铝膜，凭借高阻隔、遮光、可降解、低成本四大核心优势，完美契合当下绿色包装的发展趋势，广泛应用于食品、医药、电子、文创等领域，成为传统镀铝膜的环保升级替代方案：
1. 绿色休闲食品包装
- 代表作：可降解薯片袋、饼干袋、坚果真空袋
- 作用：遮光防止油脂氧化、阻湿保持食品酥脆，且包装废弃后可自然降解，解决传统塑料包装的环保痛点；凯峰定制化的薄型纤维素镀铝膜，大幅降低食品包装的材料成本。
2. 医药与健康食品包装
- 代表作：中药颗粒内包、益生菌铝塑膜、保健品小袋
- 作用：强力阻隔氧气和水汽，锁住有效成分活性，且纤维素基材符合食品药品接触材料标准，无塑化剂等有害物质，凯峰工艺可实现镀铝膜的高精度分切，适配医药包装的小规格需求。
3. 环保电子与工业包装
- 代表作：可降解电子元件静电屏蔽袋、环保型隔热反射膜
- 作用：铝层导电形成法拉第笼效应，有效屏蔽静电；铝层高反射率实现隔热效果，而纤维素基材可降解，解决电子包装废弃后的污染问题，凯峰新材可根据客户需求调整铝层厚度，适配不同屏蔽、隔热要求。
4. 文创与农业环保包装
- 代表作：环保文创礼盒镀铝纸、可降解果园反光地膜、绿色礼品拉花
- 作用：利用金属光泽实现装饰或反光效果（促进果实着色），废弃后可自然降解，契合文创、农业领域的绿色发展需求；凯峰新材的纤维素镀铝膜可实现彩色镀铝，装潢效果优于传统铝箔。
第三章：工艺上有哪些难点？（凯峰技术攻关重点）
纤维素镀铝膜的核心难点，在于纤维素基材与金属铝的特性适配—— 纤维素亲水、吸潮、耐温性低于塑料基材，与铝层的表面能差异更大。凯峰新材通过多年研发，攻克了三大工艺难点，形成了专属的纤维素镀铝工艺体系：
1. 高真空度 + 低水汽的双重把控
不仅要保证铝原子的平均自由程大于蒸发源到薄膜的距离，更要严控纤维素基材挥发的水汽：若真空度不足或基材水汽超标，铝原子会与空气分子、水汽反应，导致镀层发黑、附着力差，甚至生成无阻隔性的氧化铝。凯峰新材通过基材预干燥 + 真空室在线除水双重工艺，从源头解决该问题。
2. 纤维素基材的 “精准热平衡”
- 热源：蒸发舟温度高达 1300-1400℃，辐射热极强；
- 基材：纤维素膜耐温仅 80-100℃，远低于 CPP/PE 等塑料基材，且受热易收缩、起皱；
- 凯峰攻关方案：采用低速走膜 + 超低温冷却辊（-20℃至 - 30℃）的组合工艺，让纤维素膜快速贴合冷辊降温，同时通过精准的张力控制系统，避免膜面因热胀冷缩产生褶皱，实现 “高温蒸发 + 低温护膜” 的平衡。
3. 纤维素与铝层的 “强结合力突破”
纤维素为亲水型极性基材，铝为金属非极性材料，表面能差异远大于塑料与铝，若不做特殊处理，铝层极易脱落。凯峰新材通过 **“电晕 + 专用底涂” 双重预处理 **，大幅提升纤维素基材与铝层的结合力，解决了核心技术痛点。
第四章：会出现哪些问题？应该如何解决？（凯峰生产实操指南）
凯峰新材在纤维素镀铝膜的规模化生产中，总结了四大常见质量缺陷，并形成了针对性的排查与解决方案，既是生产实操指南，也是凯峰的核心工艺经验：
问题一：镀铝层转移（纤维素基材专属高发问题）
现象：复合熟化后剥离检查，铝层从纤维素基材上脱落，粘到胶水层上，基材变透明，透光可见 “满天星” 状脱落点。根本原因：纤维素基材与铝层的附着力 < 铝层与胶水的粘接力；纤维素基材表面亲水，未做针对性底涂处理。凯峰解决对策：
- 纤维素专用底涂：使用凯峰研发的纤维素基材专用底涂剂，改性基材表面，提升与铝层的界面极性，这是最核心的解决方案；
- 低温强化电晕：镀铝前对纤维素膜进行在线低温电晕，清洁表面并提升表面张力，避免高温电晕导致纤维素膜老化；
- 环保胶水适配：复合时选用凯峰定制的聚氨酯环保胶水（适配纤维素基材），固化收缩率小，对铝层内应力低，且可降解，契合整体环保属性。
问题二：镀铝层发黑、发灰
现象：膜面无金属光泽，呈灰蒙蒙或黑褐色，阻隔性大幅下降，甚至完全丧失阻隔效果。根本原因：纤维素基材吸潮导致真空室水汽超标，铝原子与水汽、残余氧气反应；或蒸发温度过低，铝原子动能不足，堆积松散。凯峰解决对策：
- 基材预干燥：纤维素膜进入真空室前，经 80℃恒温预干燥 2 小时，彻底去除基材内部水汽（凯峰标准化工艺）；
- 真空室检漏除水：定期清洗真空室，清理挡板积铝（积铝易吸附空气和水汽），检查真空泵组效率，确保真空度与除水效果双达标；
- 精准调温：根据纤维素膜的实际状态，适当提高蒸发电流，保证铝原子的沉积密度。
问题三：白条与溅射点
现象：膜面出现一道道未镀铝的白线，或流星状的飞溅点，飞溅点处纤维素基材易被烫伤、破损。根本原因：铝丝纯度不足含杂质，或蒸发舟积碳严重导致铝液润湿性变差；纤维素基材表面有晶点，导致局部无法镀铝。凯峰解决对策：
- 高纯铝丝标配：全程使用 99.98% 以上高纯度铝丝，从源头避免杂质导致的飞溅；
- 蒸发舟定期维护：调整送丝位置至舟中心，每 8 小时清理一次蒸发舟，积碳严重时直接更换，防止铝液流淌不均；
- 改性基材除晶点：凯峰生产的再生纤维素基材，经脱泡、高精度涂布工艺，大幅减少表面晶点，从基材端避免白条问题。
问题四：阻隔性不稳定
现象：膜面金属光泽良好，但透氧率 / 透湿率测试不合格，批次间波动大。根本原因：镀层厚度不均或针孔过多；纤维素基材吸潮导致镀铝过程中产生微观针孔，或基材表面爽滑剂析出。凯峰解决对策：
- OD 值精准监控：通过光学密度（OD 值）实时监控镀层厚度，凯峰标准要求 OD 值达到 2.2-2.6，兼顾阻隔性与纤维素基材的柔韧性；
- 基材全程防潮：纤维素膜从生产、仓储到镀铝，全程在湿度≤40% 的环境中进行，凯峰配备全封闭防潮输送线，避免基材吸潮；
- 无爽滑剂基材定制：针对高阻隔需求的产品，凯峰提供无爽滑剂改性纤维素基材，避免爽滑剂析出导致的镀层针孔。
第五章：有哪些注意事项？（凯峰避坑指南）
纤维素镀铝膜因基材的亲水、可降解特性，比塑料基镀铝膜更 “娇气”，凯峰新材结合多年的生产、应用经验，总结了三大核心注意事项，覆盖仓储、加工、使用全流程：
1. 极度怕潮、忌酸碱（纤维素 + 铝层双重腐蚀风险）
- 纤维素基材亲水吸潮，吸潮后会变形、起皱，且水汽会腐蚀铝层；铝是活泼金属，接触酸碱会迅速氧化消失，双重特性导致对环境要求极高。
- 凯峰操作指南：仓库保持干燥通风，湿度严格控制在 30%-40%，温度 25℃左右；复合胶水固化剂严禁过量，避免残留 NCO 与水反应生成酸性副产物，凯峰推荐使用自研的低酸值环保胶水，从源头避免铝层腐蚀。
2. 忌过度揉搓、死折（纤维素基材韧性适配）
- 铝层是刚性金属，纤维素基材韧性低于塑料基材，过度折叠、揉搓会导致铝层产生针孔和裂纹，阻隔性呈指数级下降，且纤维素基材易在死折处断裂。
- 凯峰操作指南：分切、制袋、运输过程中，采用凯峰定制的低张力控制系统，避免膜面产生死折痕；制袋时减少急弯折叠，适配纤维素基材的韧性特点。
3. 时效性更严苛（附着力衰减更快）
- 纤维素基材的电晕处理效果随时间衰减更快，且吸潮会加速铝层附着力下降，保质期短于塑料基镀铝膜。
- 凯峰操作指南：纤维素镀铝膜建议在2-4 个月内使用完毕；若库存时间过长，复合前需进行上机测试，凯峰提供低温补电晕专用工艺，在不损伤纤维素基材的前提下，恢复表面张力，提升铝层附着力。
总结
深圳市凯峰新材料有限公司研发生产的纤维素镀铝膜，是用微米级金属铝+可再生纤维素基材，实现了 “高阻隔 + 全环保” 的双重突破，既用最少的金属资源换取了基材性能的最大化提升，又解决了传统镀铝膜的环保痛点，堪称绿色包装界的性价比之王。
作为绿色新材料研发与生产企业，凯峰新材认为，要保证纤维素镀铝膜的质量与性能，核心在于三个维度的定制化把控，也是凯峰的核心技术优势：
- 原材料端：定制改性再生纤维素基材（防吸潮、低晶点），标配 99.98% 以上高纯铝丝，从源头适配镀铝工艺；
- 工艺端：守住 “高真空 + 低水汽” 底线，通过预干燥、低温冷却、专用底涂，实现纤维素与铝层的完美适配；
- 应用端：针对纤维素的亲水、可降解特性，全程防潮、防腐、低张力加工，适配绿色包装的全场景需求。
读懂了凯峰新材的这款纤维素镀铝膜，也就掌握了绿色软包装保鲜技术的核心命门。在环保政策趋严、绿色包装成为主流的当下，纤维素镀铝膜必将成为传统镀铝膜的核心升级方向，而凯峰新材也将持续在纤维素基材改性、镀铝工艺优化上深耕，为绿色包装行业提供更优质的材料与解决方案。
